Sabit Patenler
Sabit patenler, asansör kabininin kılavuz ray boyunca düzgün ve stabil hareket etmesini sağlayan yönlendirme parçalarıdır. Kabin ile ray arasındaki teması kontrol eder ve kabinin ray üzerindeki hizasının korunmasını sağlarlar.
TMS Lift asansör patenleri, özel alaşım alüminyum ve GGG40 sfero döküm gövde seçenekleriyle üretilir. Gövde seçimi, uygulamanın ağırlık, dayanım ve taşıma gereksinimlerine göre yapılır.
Mevcut seçenekleri görmek için “Sabit Paten Modelleri”, ölçü bilgileri için ise “Sabit Paten Ölçüleri” bölümünü inceleyebilirsiniz.
> Yüksek Geometrik Tolerans
> Homojen Yük Aktarımı
> Düşük Ağırlık ve Yüksek Mukavemet
> Alüminyum ve GGG40 Gövde Seçenekleri
Sabit Paten Modelleri

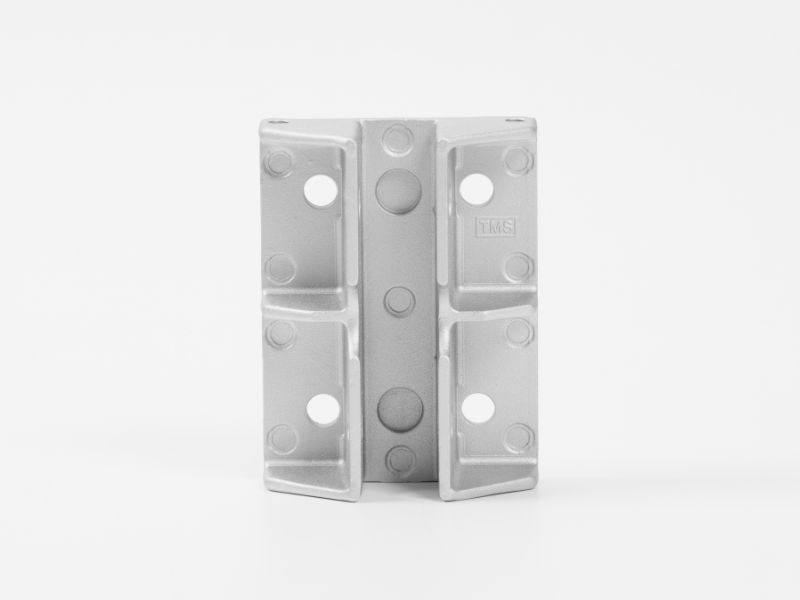

100 020
Alüminyum Enjeksiyon
100 x 75 x 35 mm
Ray Genişliği: 5 – 16 mm

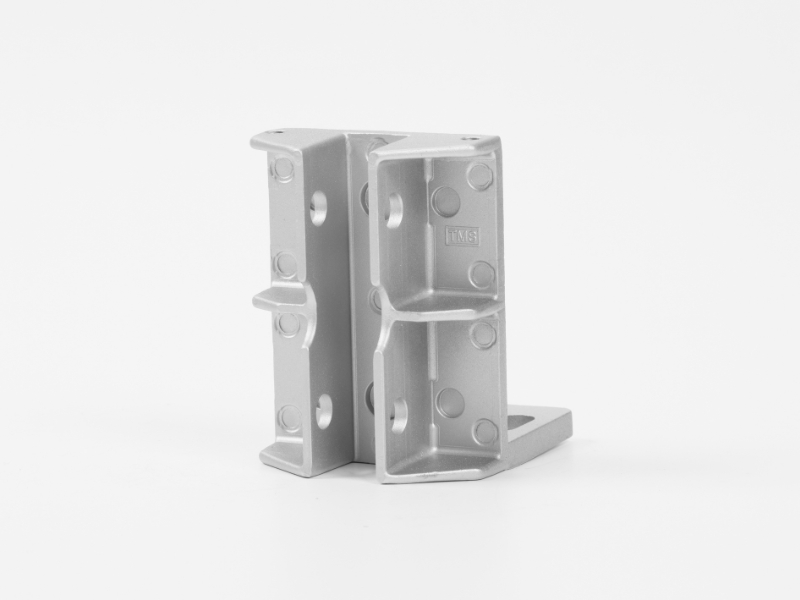

100 020 L
Alüminyum Enjeksiyon
100 x 75 x 90 mm
Ray Genişliği: 5 – 16 mm

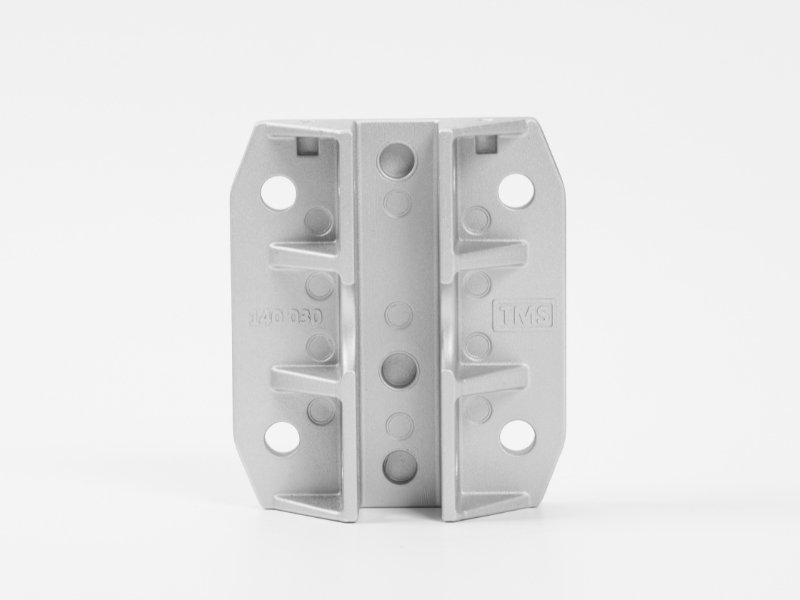

140 030
Alüminyum Enjeksiyon
140 x 120 x 40 mm
Ray Genişliği: 5 – 16 mm

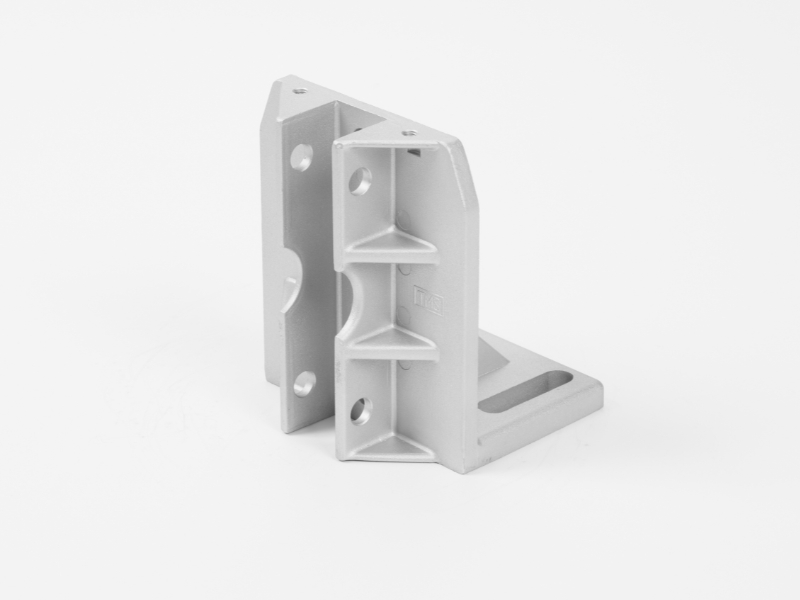

140 030 L
Alüminyum Enjeksiyon
140 x 120 x 115 mm
Ray Genişliği: 5 – 16 mm

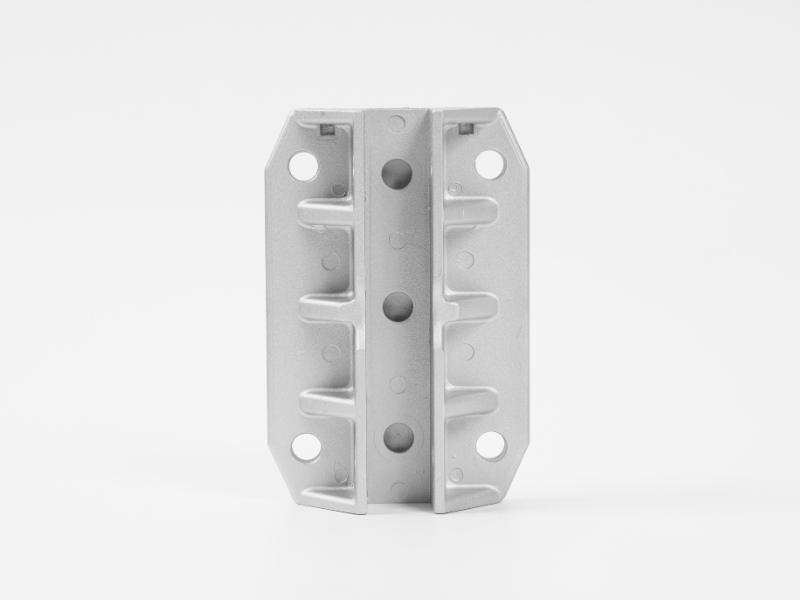

180 030
Alüminyum Enjeksiyon
180 x 120 x 40 mm
Ray Genişliği: 5 – 16 mm

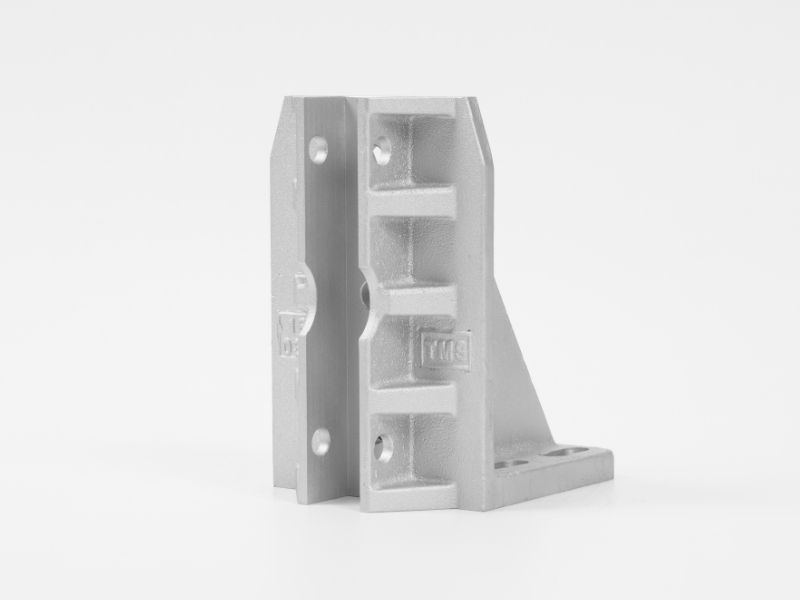

180 030 L
Alüminyum Kum Döküm
180 x 120 x 145 mm
Ray Genişliği: 5 – 16 mm

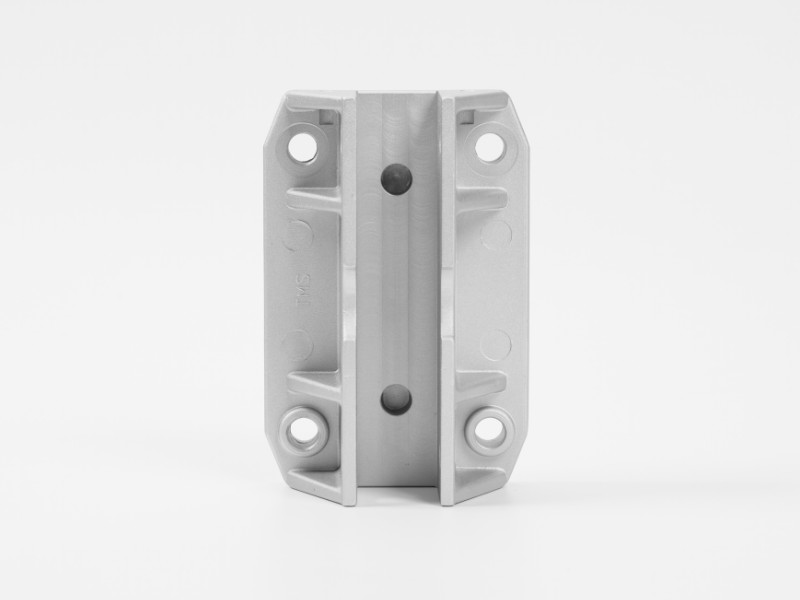

180 050
Alüminyum Enjeksiyon
180 x 120 x 65 mm
Ray Genişliği: 9 – 19 mm

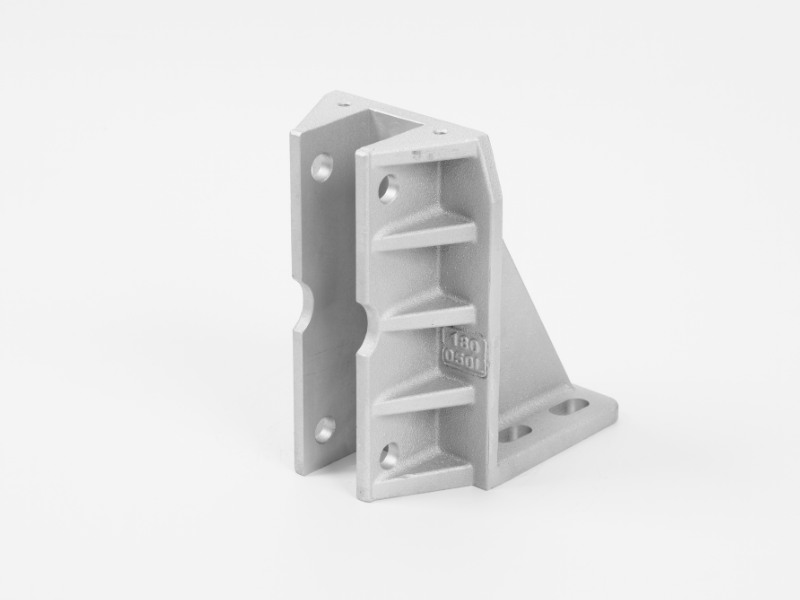

180 050 L
Alüminyum Kum Döküm
180 x 120 x 164 mm
Ray Genişliği: 9 – 19 mm

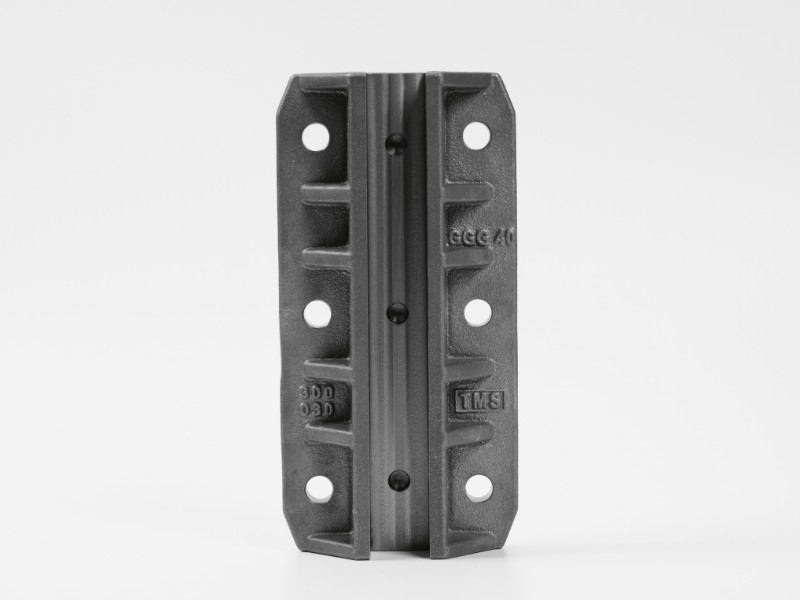

300 030
GGG40 Sfero Döküm
300 x 150 x 58 mm
Ray Genişliği: 16 – 29 mm
300 031
GGG40 Sfero Döküm
300 x 150 x 58 mm
Ray Genişliği: 16 – 29 mm

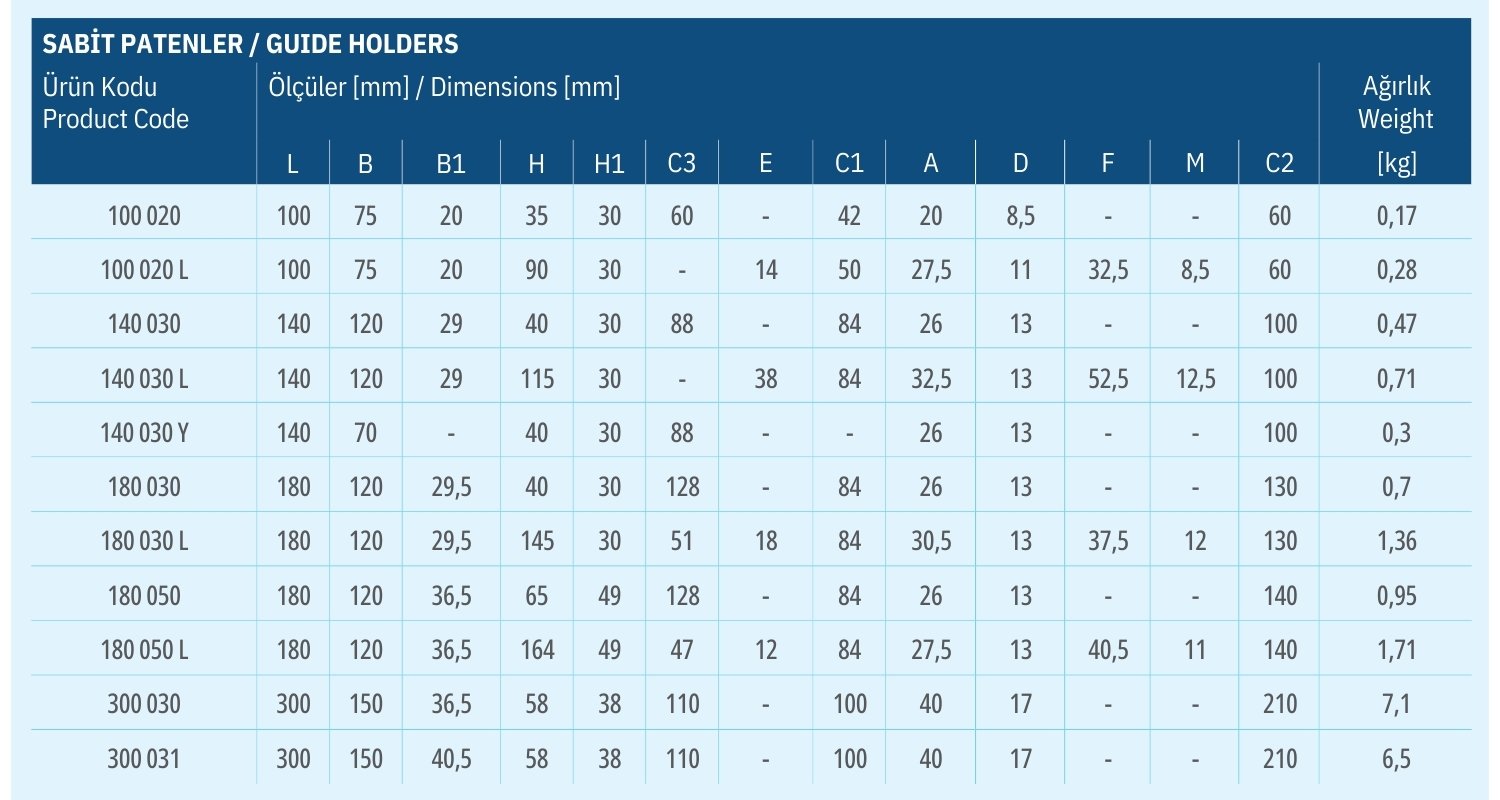

Paten Gövdelerinin Ölçü ve Değerleri
Sabit Paten — Model Seçimi
Montaj geometrisi: Düz veya L tip pateni mevcut montaj alanına göre seçin.
Standart uygulamalar (yaklaşık 10 kişiye kadar): Standart kullanım için belirtilen alüminyum modelleri seçin.
Modeller: 100 020, 100 020 L, 140 030, 140 030 L
Standart üstü yük / yoğun trafik / sık duruş: Stabil hizalama ve düzgün yük aktarımının öncelikli olduğu yoğun kullanım koşulları için belirtilen alüminyum modelleri seçin.
Modeller: 180 030, 180 030 L, 180 050, 180 050 L
Yük asansörleri / ağır yük uygulamaları: Daha yüksek taşıma kapasitesi gereken uygulamalar için GGG40 sfero döküm gövdeli modelleri seçin.
Modeller: 300 030, 300 031

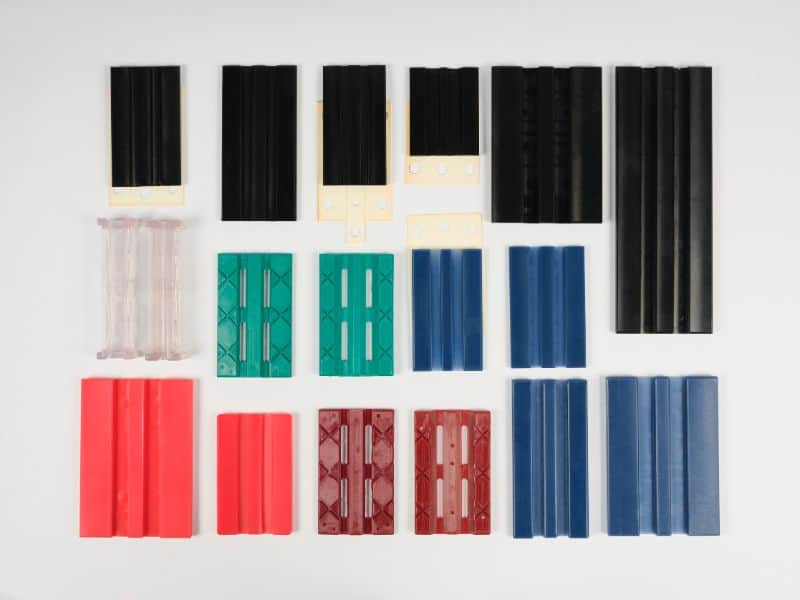

Paten plastiği ve ray genişliği: Paten plastiği malzemesini (PE / PA / PU / AS / SL / PVC) hız, yük, ray durumu ve seyir konforu hedeflerine göre seçin. Seçilen model sayfasında uyumlu yaprak paten seçeneklerini görebilirsiniz.
